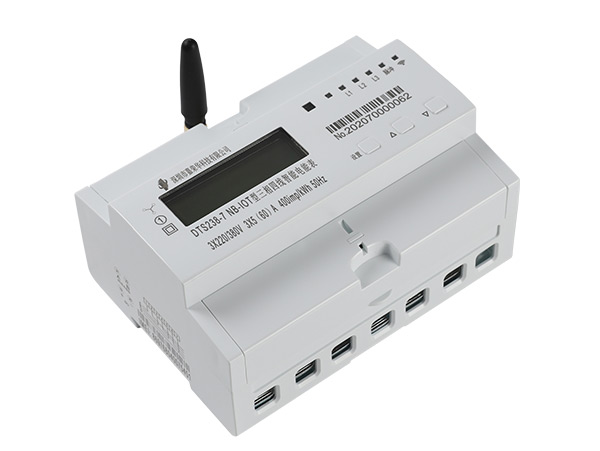

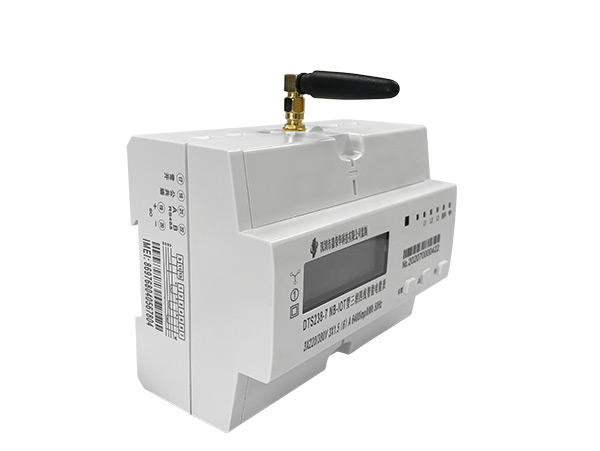

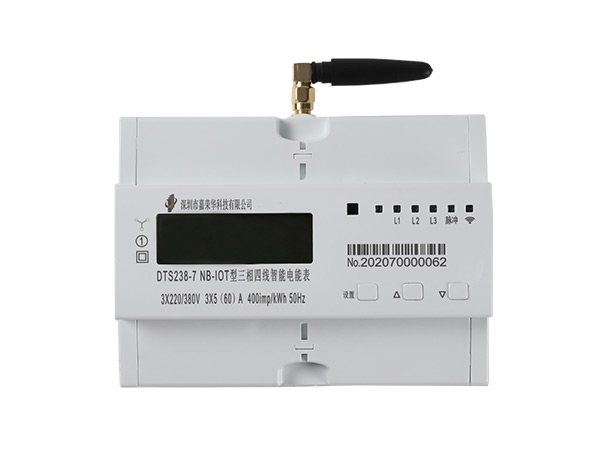

產品介紹

NB-IOT型三相電子式電能表是采用先進的低功耗集成電路技術和SMT工藝設計制造的新型電能表，用以測量50/60Hz交流電路中的三相有功電能。

本表可以直接準確測量總有功電量，實時電流、電壓、有功功率、功率因數、頻率，同時它具有RS485通訊功能，可實現遠程抄表和遠程控制，其性能指標符合GB/T 17215.321-2008 《1級和2級靜止式交流有功電能表》要求。

該表具有NB-IOT實現遠程控制和查看電量信息等功能。另外該表可以特殊定制RS485通信功能，通信規約支持DL/T645-2007《多功能表通信規約》，全部性能指標符合DL/T614《多功能電能表》的要求或MODBUS-RTU通訊規約。

主要功能特點

全電子式三相交流有功電能雙向計量功能,反向計入總電量。 具有防潛動邏輯電路，防竊電功能。 測量當前電流，電壓，有功功率，無功功率，功率因數，頻率。

帶有觸控按鈕，方便輪顯。 具備觸控按鈕輪顯功能，長按按鈕5秒隨時可以去除間隔電量功能 量程寬，功耗低，體積小，重量輕，外形美觀，高可靠性。 采用35mm標準導軌安裝 ,電流電壓接線采用下進下出方式，方便替代傳統電表 RS485通信功能(可特殊定制) 具備N(xiāo)B-IOT通信功能，可以實現遠程查詢和控制

工作原理

DT(S)S238-7 WIFI型三相表主要由電壓電流采樣電路、專用電能計量芯片,CPU及LCD顯示等部分組成。電能表將采樣的電壓、電流信號輸入到專用電能計量芯片，輸出電能脈沖信號，并由LCD顯示電能，并通過WIFI接口實現遠距離抄錄表內電能等數據。

電能表的安裝和接線

電能表應安裝在室內干燥、耐火、堅固的墻上，安裝高度盡量為1.8米左右。

電能表的安裝尺寸采用35mm寬度導軌安裝

電能表的接線應按照本表所提供的接線圖進行接線，盡量用銅線或銅線接頭引入。

使用及校驗

電能表出廠均校驗合格,并加鉛封。校驗時，通電后，電能表按標定的脈沖常數發出電能脈沖，為確保測量精度，對于不同的測試點(電流在0.05Ib～4Ib/6Ib范圍內)在1～16個測試采集的脈沖數應隨著電流的增加而增加，盡量在合理范圍內選取。

RS485通訊抄表應用

本電能表能通過其RS485接口實現遠距離抄錄表內電能等數據。編碼格式、校驗和數據傳輸方式符合DL/T645標準要求。每只表的表地址與表號一致,不足12位前面補0，通訊波特率為1200bps—9600bps。采用奇偶校驗方式。如果選用MODBUS-RTU協議，默認波特率為9600bps,通訊地址1.

運輸與貯存

(1) 電能表在運輸和拆封時不應受到劇烈的沖擊，并根據GB/T13384-2008《機電產品包裝通用技術條件》。

(2)貯存電能表應有包裝的條件下，保存的環境溫度為-25℃— +70℃，相對濕度不超過85%，并在空氣內不應含有足以引起腐蝕的氣體。

(3)電能表應放在倉庫內保存，在原包裝的條件下，放置在臺架上，疊放的高度不超過五層，拆箱后單只包裝的電能表疊放高度不超過五只，內包裝拆封的電能表不宜保存。

九、保修期限

電能表自出廠日期起12個月內，如用戶遵守本說明書規定要求，并在制造廠鉛封完整的情況下，發現電表不符合技術要求時，制造廠給于免費修理或更換。
